影響煤質(zhì)活性炭活化效果的主要因素：

    (1)活化劑種類對(duì)活化過(guò)程的影響

    炭的氣化燃燒反應(yīng)的相對(duì)速度(800℃,10.1KPa)，在相同的溫度下，不同的活化劑化學(xué)性質(zhì)不同，它與炭的反應(yīng)速度也不同。從上表中可以看出空氣、水蒸氣和二氧化碳活化的相對(duì)速度對(duì)比。如炭和氧的反應(yīng)速度較快，活化溫度只需600℃左右即可；而用水蒸氣則需800-950℃。由于水蒸氣能充分地?cái)U(kuò)散到炭的微孔內(nèi)，使活化反應(yīng)能在整個(gè)炭顆粒內(nèi)均勻進(jìn)行，所以得到比表面積大、吸附能力強(qiáng)的活性炭。總的認(rèn)為，CO2和水蒸汽作為活化劑活化的效果較好。

    (2)原料煤性質(zhì)的影響

    不同的煤種，含碳量、含氧量、含氫量不同，灰分、揮發(fā)分不同，煤化學(xué)結(jié)構(gòu)不同，炭化后得到的半焦特性也不同。在一定溫度下，對(duì)活化劑反應(yīng)的速率也不盡相同。因此，原料煤不同，選用的活化生產(chǎn)工藝略有不同。無(wú)煙煤為原料的活化溫度可比煙煤的活化溫度高20-30℃。

    (3)炭化溫度的影響

    煤的炭化溫度直接影響炭化料的孔隙結(jié)構(gòu)和強(qiáng)度，即影響半焦的性質(zhì)，尤其是最終溫度。炭化終溫過(guò)高，會(huì)造成炭化料表面收縮形成易石墨化炭層，造成活化難度增加。

    (4)活化溫度的影響

    活化是炭和活化劑在高溫下進(jìn)行的反應(yīng)。隨著溫度的升高，反應(yīng)速度加快，活化速率加大，但是太高易造成不均勻活化。在不同的活化溫度下，生產(chǎn)的活性炭孔結(jié)構(gòu)不同。活化溫度過(guò)高，微孔減少，吸附力下降。一般水蒸氣活化法的活化溫度控制在800-950℃，煙道氣的活化溫度控制在900-950℃，空氣的活化溫度控制在600℃左右。以太西煤為原料，適當(dāng)?shù)貙⒒罨瘻囟瓤刂圃?30－950℃，對(duì)提高產(chǎn)量是有益的，通過(guò)表3可以看出，較高的活化溫度對(duì)水蒸汽用量的需求是下降的，活化速率是提高的，且幅度較大。

    (5)活化劑流速及濃度的影響

    活化劑的流速大，它與炭反應(yīng)速率增加，使燒失率增加，產(chǎn)生不均勻活化，導(dǎo)致微孔減少。活化劑流速低時(shí)，孔容積反而增加，因此活化劑適當(dāng)?shù)牧魉偈潜ＷC活性炭質(zhì)量的因素之一。

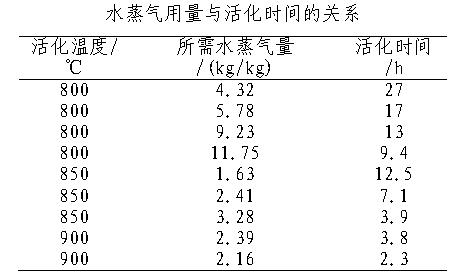

    下表是水蒸氣用量與活化時(shí)間的關(guān)系。以水蒸氣為活化劑，在一定溫度下水蒸氣的用量大，可以縮短活化時(shí)間，但在不同的溫度下，縮短的活化時(shí)間不同。經(jīng)過(guò)試驗(yàn)數(shù)據(jù)，活化溫度在850℃增加到930℃時(shí)，CO2的濃度可提高一倍。CO2作為活化介質(zhì)，其濃度提高可加快反應(yīng)速度。

    (6)炭化料灰分的影響

    炭化料中無(wú)機(jī)成分在炭化和活化過(guò)程中，大部分轉(zhuǎn)化為灰分，它是影響活性炭強(qiáng)度主要因素，在灰分與碳接觸的界面上，灰分會(huì)造成裂紋，影響活性炭的強(qiáng)度。無(wú)機(jī)物中的堿金屬，銅，鐵等氧化物和碳酸鹽，對(duì)碳和水蒸氣的反應(yīng)有催化作用，因此，在炭化料中加入少量的鈷、鐵、釩、鎳等氧化物，可加速碳與水蒸氣的反應(yīng)。

    (7)炭粒度的影響

    炭顆粒小，活化速度快，這是顯而易見的道理。粒度過(guò)大，活化反應(yīng)受活化劑在炭顆粒內(nèi)擴(kuò)散速度的影響，活化劑與炭的接觸面積小，會(huì)發(fā)生顆粒外部已燒失，而內(nèi)部還未活化的現(xiàn)象。顆粒過(guò)小，活化氣流通過(guò)阻力加大，也達(dá)不到均勻活化的目的，因此炭粒的粒度直接影響活化速度和活化均勻程度，炭的粒度要均勻。在反應(yīng)過(guò)程中，炭粒度逐漸變小，有利于活化，但灰分附在炭顆粒外表面，會(huì)影響活化劑的作用。
