活性炭孔隙結構的表征方法

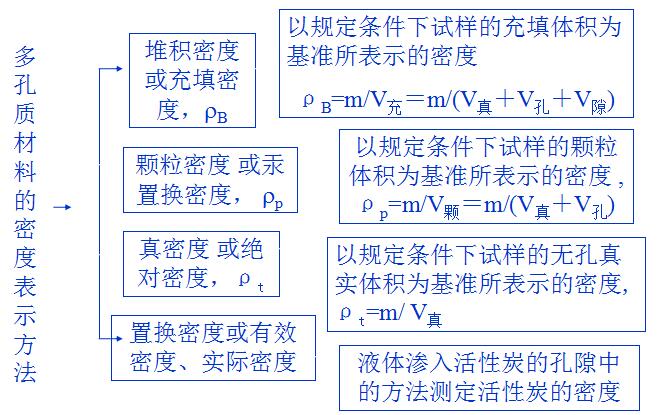

一、密度：

二、孔容積和孔隙率

1、比孔容積：1g活性炭所含有的顆粒內部孔隙的總體積稱作比孔容積，簡稱為比孔容。比孔容大的活性炭孔隙結構發達。

Vg=1/ρp（棵）－1/ρt（真）

2、孔隙率：活性炭顆粒內部孔隙體積占顆粒體積的比率，常用百分率表示。孔隙率大的活性炭孔隙結構發達。

θ＝Vg/V顆=1－(ρp/ρt)

三、比表面積

比表面積：1g活性炭所具有的顆粒外表面積與顆粒內部孔隙的內表面積之總和。活性炭的比表面積是所有吸附劑中最大的，通常為800－1500㎡/g，但3000㎡/g也能制備（高比表面）。

測試方法：液氮溫度下吸附氮氣的BET法是常用的方法之一

四、平均孔隙半徑

平均孔隙半徑表示活性炭孔隙半徑大小的平均值。它能在一定程度上宏觀地反映活性炭孔隙的大小。

r=n·Vg/s

式中：r為平均孔隙半徑；Vg為比孔容積；S為比表面積；n為孔隙形狀系數：球形孔隙n＝3，圓筒狀孔隙n=2，狹縫性孔隙n=1。

五、孔徑分布

孔徑分布表示隨著孔隙有效半徑大小而變化的孔容積分布狀況，是掌握活性炭孔隙結構的最佳手段。

測試方法：活性炭孔徑分布的測定方法有壓汞法（半徑大于10nm以上的孔隙）、毛細凝聚法（半徑2～30nm的孔隙）、X射線小角度散射法（小于0.5nm的孔隙）、電子顯微鏡法及分子篩法等。
